English5320-5LZD-01(中封式) 5420-5LZD-01(中泄式) 5520-5LZD-01(中压式)
首页 / 产品中心 / 电磁阀 / YSY系列 / YSY5000系列内部先导压差型电磁阀 / 5320-5LZD-01(中封式) 5420-5LZD-01(中泄式) 5520-5LZD-01(中压式)
| 三位五通气路图（中封式）： |
 |
| 三位五通气路图（中压式）： |  |
| 三位五通气路图（中泄式）： |  |
 |

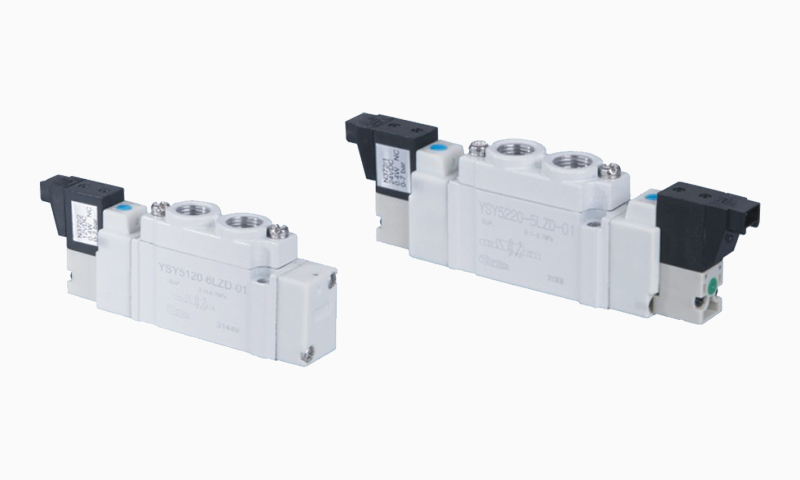

二位五通、三位五通
|
综合参数：
| 气动参数 | |||
| 阀位机能 | 二位五通 三位五通 (中封、 中泄、中压) | 介质及环境温度 | -5°C~50°C (但未冻结) |
| 工作方式 | 截止式 | 工作介质 | 经过滤的压缩空气(过滤精度等级符合IS08573-15.4.4)或惰性气体 |
| 安装方式 | 自由安装 | 最高工作频率 | 5HZ |
| 公称流量 | 370L/min(P-A) | 响应时间 | ≤12ms |
| 工作压力 | 0.15~0.7MPa(单电控)、0.1~0.7MPa(双电控)、0.2~0.7MPa(三位五通) | 适合缸径 | Φ63双作用气缸 |
| 与介质接触的材料 | |
| 阀体 | 铝合金、工程塑料 |
| 密封件 | FKM(氟橡胶)、NBR( 丁腈橡胶) |
| 电气参数 | |
| 电压 | DC6V , DC12V , DC24V , AC110V , AC220V |
| 电压允差 | ±10% |
| 消耗功率 | 0.4W |
| 工作循环 | 100%可连续工作 |
| 电气连接 | 插座或直接引出线 |
| 润滑 | 不需要 |
| 实验寿命 | 7000万次 |

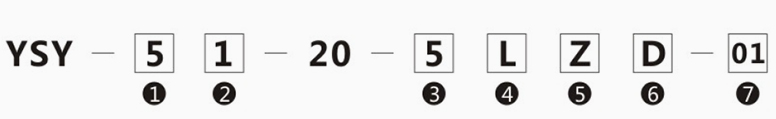

YSY5000系列型号表示方法：
| 符号 | 内容 |
| ① | YSY5000系列 |
| ② 机能 | 1:2位单电控 2:2位双电控 3:3位中封式 4:3位中泄式 5:3位中压式 |
| ③ 电压 | 5: DC24V 6: DC12V V: DC6V 3: AC110V 4: AC220V |
| ④ 导线引出方式 | L: 90°直角型线长300mm M: 180°水平型线长300mm X: 直接出线型 |
| ⑤ 指示灯 | Z: 带指示灯及过压保护 空白:无指示灯 |
| ⑥ 手动操作方式 | D: 旋具压下回转锁定式 空白:无 |
| ⑦ A、B接口螺纹 | 01 : G1/8 |
