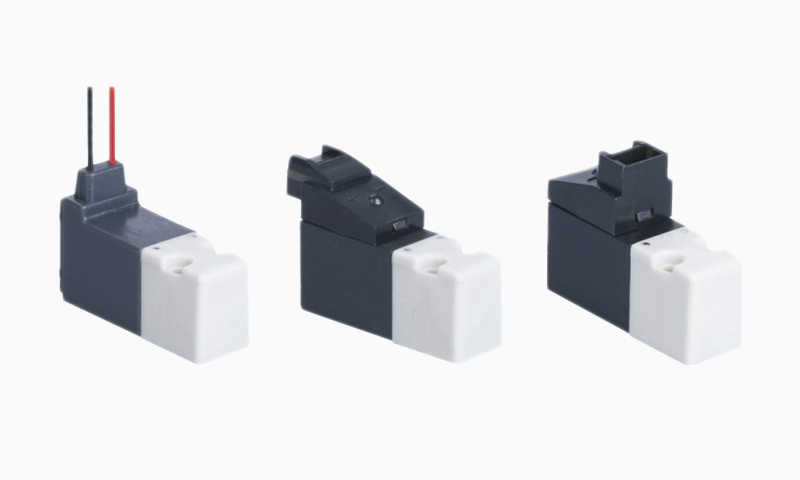

二位二通、二位三通、常闭(NC), 378系列直动式微型电磁阀可板式连接安装或单阀座直接使用,二位三通型可高频控制单作用气缸的运作,也可作大流量阀的先导阀使用,性能可靠、稳定、可完全替代国外某品牌的先导阀使用。真空使用时需特别说明。 |
综合参数:
| 气动参数 | |||
| 阀位机能 | 二位二通 二位三通 | 介质及环境温度 | -5°C~50°C (但未冻结) |
| 通径 | 0.6mm、1.1mm(可拓展其他通径要求) | 工作介质 | 经过滤的压缩空气(过滤精度等级符合IS08573-15.4.4)或惰性气体 |
| 公称流量 | 14L/min(6bar时) , 40L/min(6bar时)(大流量) 可拓展其他流量要求 |
响应时间 | 打开<8ms、关闭<10ms |
| 工作压力 | 0~0.7Mpa, -100kpa | 手动装置 | 无 |
| 与介质接触的材料 | |
| 阀体 | 工程塑料 |
| 密封件 | FKM (氟橡胶)、NBR(丁腈橡胶) |
| 内部零件 | 不锈钢、铜 |
| 电气参数 | |
| 电压 | DC6V,DC12V, DC24V,AC110V, AC220V(可按要求提供其他电压) |
| 电压允差 | ±10% |
| 消耗功率 | 0.75W、1W(特殊功率可订制) 0.3W、0.5W(带 节能模块型) |
| 工作循环 | 100%可连续工作 |
| 电气连接 | 插座或直接引出线 |
| 防护等级 | IP50、IP65(直线出线型) |

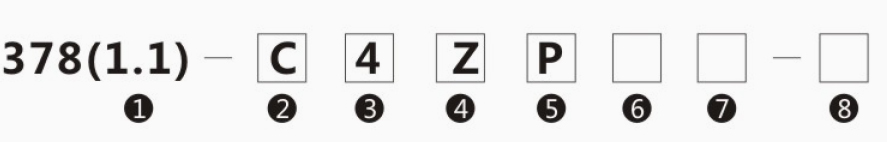

378系列型号表示方法(直接出线带插头的型号表示方法参照371型) :
注:功能项目为"空白”项时,自动省略空格位置,如上表述成: 378-C4ZP-F
| 符号 | 内容 |
| ① 通径 | 空白: 0.6 (1.1):通径1.1mm |
| ② 机能 | C:常闭(NC) O:常开(NO) |
| ③ 电压 | 2: DC12V 4: DC24V 6: DC6V 3: AC110V 5: AC220V |
| ④ 插座连接方式 | Z: 90°直角型 S: 180°水平型 X:直接出线型 |
| ⑤ 线路板型式 | 空白:不带电路板 P:带双向指示灯 G:带灯带保护电路 J:带节能模板 |
| ⑥ 配线长度 | 空白:不配线 A:线长125mm B:线长300mm C:特殊要求 |
| ⑦ 插头型式 | 空白:不配插头 1: A1 2: A2 3: A3 4: A4 5: A5 6: A6 7: A7 8: A8 9:A9 |
| ⑧ 线圈功率 | 空白: 0.75W L: 1W H: 0.3W(带节能模块) T:特殊功率 |
