333系列直动式微型电磁阀可板式连接安装或单阀座直接使用。可高频控制单作用气缸的运作，也可作为大流量阀的先导阀使用。有常闭(NC)和常开(NO)两种机能，可组合成真空、真空破坏单元。
| 二位三通常闭气路图： |  |
| 二位三通常闭气路图： | |
| 二位三通常闭气路图： | |
| 二位三通常闭气路图： | |
| 二位三通常开气路图： |  |
| 二位三通常开气路图： | |
| 二位三通常开气路图： | |
| 二位三通常开气路图： | |
| 二位三通常闭气路图： | |
综合参数：
| 气动参数 | |||
| 阀位机能 | 二位三通、常闭(NC)或常开(NO) | 工作压力 | 0~ 6bar(NO)、0~7bar(NC). 0~ 10bar(NC或NO) |
| 工作方式 | 截止式 | 介质及环境温度 | -5°C~50°C (但未冻结) |
| 安装方式 | 自由 | 工作介质 | 经过滤的压缩空气(过滤精度等级符合IS08573-15.4.4)或惰性气体 |
| 通径 | 1.3mm、1.5mm、1.0mm(小功率或耐压10bar) | 响应时间 | 打开<10ms、关闭<12ms |
| 公称流量 | 50L/min(1.3通径、6bar时) | 手动装置 | 无 |
| 与介质接触的材料 | |
| 阀体 | 工程塑料 |
| 密封件 | FKM (氟橡胶)、NBR(丁腈橡胶) |
| 内部零件 | 不锈钢、铜 |
| 电气参数 | |
| 电压 | DC6V，DC12V，DC24V，AC24V(可按要求提供其他电压) |
| 电压允差 | ±10% |
| 消耗功率 | 2.3W、0.5W(特殊功率可订制)、1.8W |
| 工作循环 | 100%可连续工作 |
| 电气连接 | 插座或直接引出线 |
| 防护等级 | IP50、IP65(直线出线型) |

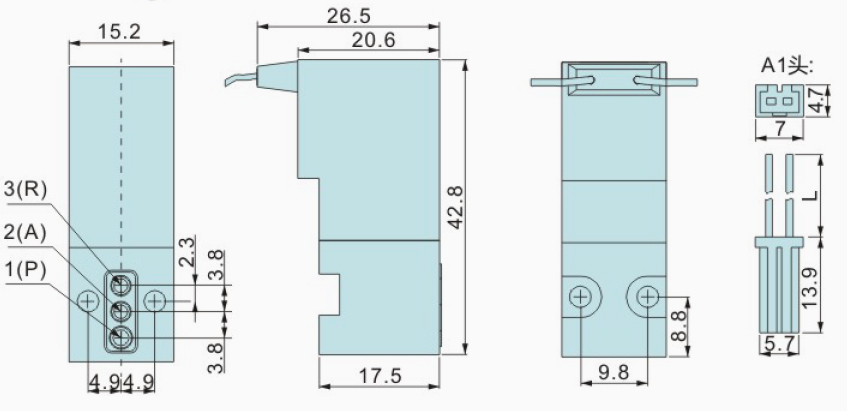

333系列型号表示方法(直接出线带插头的尺寸参阅371型) :
注：功能项目为"空白”项时，自动省略空格位置，如上表述成: 333-C4ZP
| 符号 | 内容 |
| ① | 333系列 |
| ② 机能 | C：常闭(NC) O：常开(NO) |
| ③ 电压 | 2: DC12V 4: DC24V 6: DC6V A: AC24V T：特殊电压 |
| ④ 插座连接方式 | Z: 90°直角型 S: 180°水平型 C:插片型 M：插片螺母型(可安装插座) X：直接出线型 |
| ⑤ 线路板型式 | 空白：不带电路板 P：带双向指示灯 G：带灯带过压保护电路 J: 带节能模板 |
| ⑥ 配线长度 | 空白:不配线 A：线长125mm B：线长300mm C：特殊要求 |
| ⑦ 插头型式 | 空白：不配插头 1: A1 2: A2 3: A3 4: A4 5: A5 6: A6 7: A7 8: A8 9：A9 |
| ⑧ 线圈功率 | 空白: 2.3W L：节能型0.5W H: 1.8W T：特殊功率 |
