371系列直动式微型电磁阀(10mm)

二位二通、二位三通、常闭(NC)或常开(NO)可真空使用( 100kpa) 371系列直动式微型电磁阀可板式连接安装或单阀座直接使用。可高频控制单作用气缸的运作，也可作为大流量阀的先导阀使用。有常闭(NC)和常开(NO)两种机能。外形有二孔自排和三孔阀板排气两种。真空使用时需特别说明。

联系我们

可选型号：371-C4ZP

二位三通常闭气路图：

二位三通电磁阀，常闭(NC)24V , 90°方向插座
注: 1(P)=进气口 2(A)=工作口 3(R)=排气口

可选型号：371-C4SP

二位三通常闭气路图：

二位三通电磁阀，常闭(NC)24V , 180°方向插座
注: 1(P)=进气口 2(A)=工作口 3(R)=排气口

可选型号：371-C4XB

二位三通常闭气路图：

二位三通电磁阀，常闭(NC)24V，直接出线，线长300mm
注: 1(P)=进气口 2(A)=工作口 3(R)=排气口

可选型号：371-C4XA1

二位三通常闭气路图：

二位三通电磁阀，常闭(NC)24V，直接出线，线长125mm，带A1头
注: 1(P)=进气口 2(A)=工作口 3(R)=排气口

可选型号：371-C4XA3

二位三通常闭气路图：

二位三通电磁阀，常闭(NC)24V，直接出线，线长125mm，带A3头
注: 1(P)=进气口 2(A)=工作口 3(R)=排气口

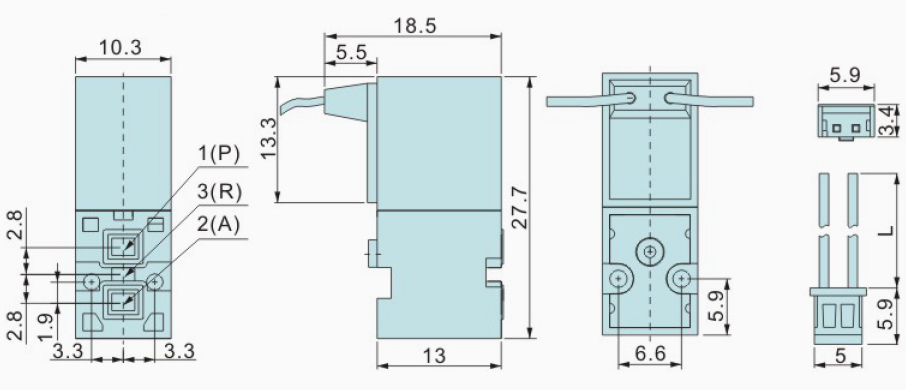

可选型号：371-C4XA4

二位三通常闭气路图：

二位三通电磁阀，常闭(NC)24V，直接出线，线长125mm，带A4头
注: 1(P)=进气口 2(A)=工作口 3(R)=排气口

可选型号：371-C4XA5

二位三通常闭气路图：

二位三通电磁阀，常闭(NC)24V，直线出线，线长125mm，180°方向插座
注: 1(P)=进气口 2(A)=工作口 3(R)=排气口

可选型号：371-C4XA6

二位三通常闭气路图：

二位三通电磁阀，常闭(NC)24V，直接出线，线长125mm，带A6头
注: 1(P)=进气口 2(A)=工作口 3(R)=排气口

可选型号：371-C4XA7

二位三通常闭气路图：

二位三通电磁阀，常闭(NC)24V，直接出线，线长125mm，带A7头
注: 1(P)=进气口 2(A)=工作口 3(R)=排气口

可选型号：371-C2XA8

二位三通常闭气路图：

二位三通电磁阀，常闭(NC)12V，直接出线，线长300mm，带A8头
注: 1(P)=进气口 2(A)=工作口 3(R)=排气口

可选型号：371-C4XA9-B

二位三通常闭气路图：

二位三通电磁阀，常闭(NC)24V，直接出线，线长125mm，带A9头
注: 1(P)=进气口 2(A)=工作口 3(R)=排气口

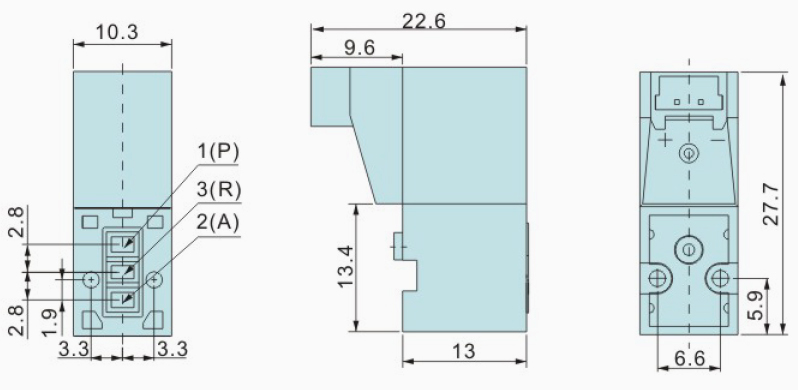

可选型号：371-C4ZP-F

二位三通常闭气路图：

二位三通电磁阀，常闭(NC)24V，90°方向插座，三孔阀板排气
注: 1(P)=进气口 2(A)=工作口 3(R)=排气口

可选型号：371-04SP-F

二位三通常开气路图：

二位三通电磁阀，常开(NO)24V，180°方向插座，三孔阀板排气
注: 1(P)=进气口 2(A)=工作口 3(R)=排气口

可选型号：371-04XA-F

二位三通常开气路图：

二位三通电磁阀，常开(NO)24V，直接出线，线长125mm，三孔阀板排气
注: 1(P)=进气口 2(A)=工作口 3(R)=排气口

可选型号：371-C4XA7-D

二位三通常闭气路图：

二位三通电磁阀，常闭(NC)24V，直接出线，线长125mm，A7头，短款( 26.7mm)
注: 1(P)=进气口 2(A)=工作口 3(R)=排气口

可选型号：371-C4ZP-A

二位三通常闭气路图：

二位三通电磁阀，常闭(NC)24V，180°方向插座，按钮处出气接口
注: 1(P)=进气口 2(A)=工作口 3(R)=排气口

综合参数：

气动参数
阀位机能	二位三通、常闭(NC)或常开(NO)	工作压力	0-6bar (NO)、0~7bar (NC)、 -100kpa
工作方式	截止式	介质及环境温度	-5°C~50°C (但未冻结)
安装方式	自由	工作介质	经过滤的压缩空气(过滤精度等级符合IS08573-15.4.4)或惰性气体
通径	0.7mm	响应时间	打开<6ms、关闭< 8ms
公称流量	19L/min(0.7通径, 6bar时)	手动装置	按钮式手动开关

与介质接触的材料
阀体	工程塑料
密封件	FKM (氟橡胶)、NBR(丁腈橡胶)
内部零件	不锈钢、铜

电气参数
电压	DC6V. DC12V. DC24V(可按要求提供其他电困)
电压允差	±10%
消耗功率	1.3W
工作循环	100%可连续工作
电气连接	插座或直接引出线
防护等级	IP50、IP65(直线出线型)

371系列型号表示方法：

注:项目为"空白”项时,自动省略,如上表述成: 371-C4ZP-D

符号	内容
①	371系列
② 机能	C：常闭(NC) O：常开(NO)
③ 电压	4: DC24V 2: DC12V 6: DC6V T：特殊电压
④ 插座连接方式	Z: 90°直角型 S: 180°水平型 X：直接出线型
⑤ 线路板型式	P：带双向指示灯 G：带灯带过压保护电路空白：不带电路板
⑥ 配线长度	空白:不配线 A：线长125mm B：线长300mm C：特殊要求
⑦ 插头型式	空白：不配插头 1: A1 2: A2 3: A3 4: A4 5: A5 6: A6 7: A7 8: A8 9：A9
⑧ 出气或排气型式	空白：二孔自排 F：三孔阀板排气 A：按钮处出气 B：按钮处气嘴出气
⑨ 长度型式	空白:标准长度 D：非标短款(长度26.7mm)

浙江亚力大科技有限公司是一家专业生产电磁阀、尼龙管和各种铜接头的企业。公司投入巨资采用意大利高新技术，自主研发新型微型电磁阀，适用于针织机械、医疗器械、农机机械、电子类等数控自动控制设备上，年产量300万只以上，产品远销国内外，深受客户的信赖。
